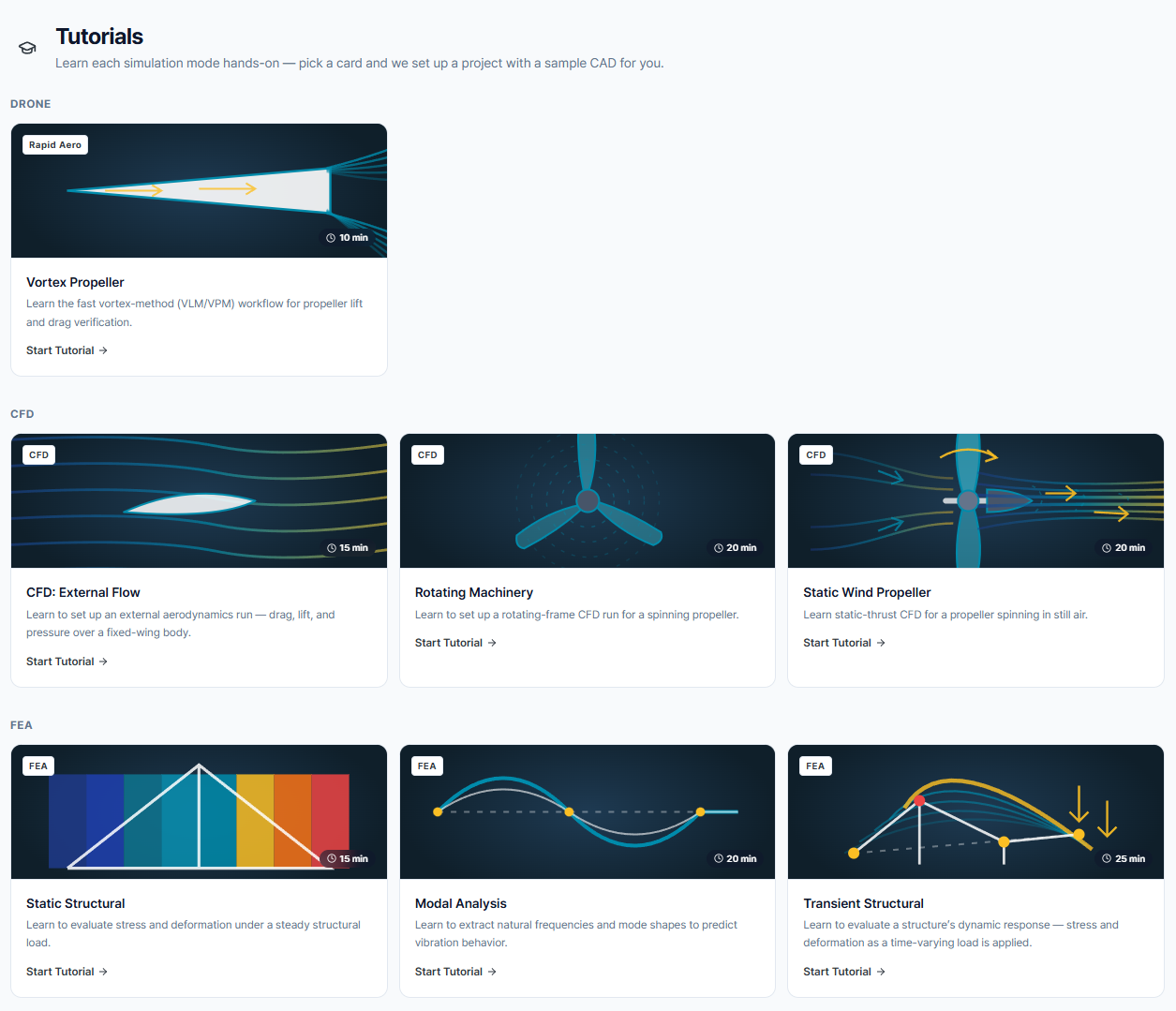

튜토리얼
튜토리얼 섹션은 실제 시뮬레이션 워크플로우를 따라 배우는 전용 학습 공간입니다. 각 튜토리얼 카드는 샘플 CAD가 포함된 준비된 프로젝트를 열고, 설정, 실행, 결과 검토, 보고서 해석까지 단계별로 안내합니다.
현재 튜토리얼은 세 가지 도메인으로 구성됩니다.
- Drone: Vortex Method를 이용한 프로펠러 양력 및 항력 검토 워크플로우입니다.
- CFD: 외부 유동, 회전 기계, 정지 공기 중 프로펠러 해석 워크플로우입니다.
- FEA: 정적 구조, 모달, 과도 구조 해석 워크플로우입니다.
Drone
Vortex Propeller
빠른 Vortex Method 워크플로우로 프로펠러 양력, 항력, 블레이드 하중, 후류를 검토하는 방법을 배웁니다.
- 도메인: Drone / Vortex Method
- 예상 시간: 10분
- 샘플 모델: 항공기 동체와 파라메트릭 프로펠러
- 학습 내용: 프로펠러 생성, 항공기 앞쪽에 배치, RPM 및 유입 조건 설정, 후류와 블레이드 하중 확인, 성능 보고서 검토
CFD

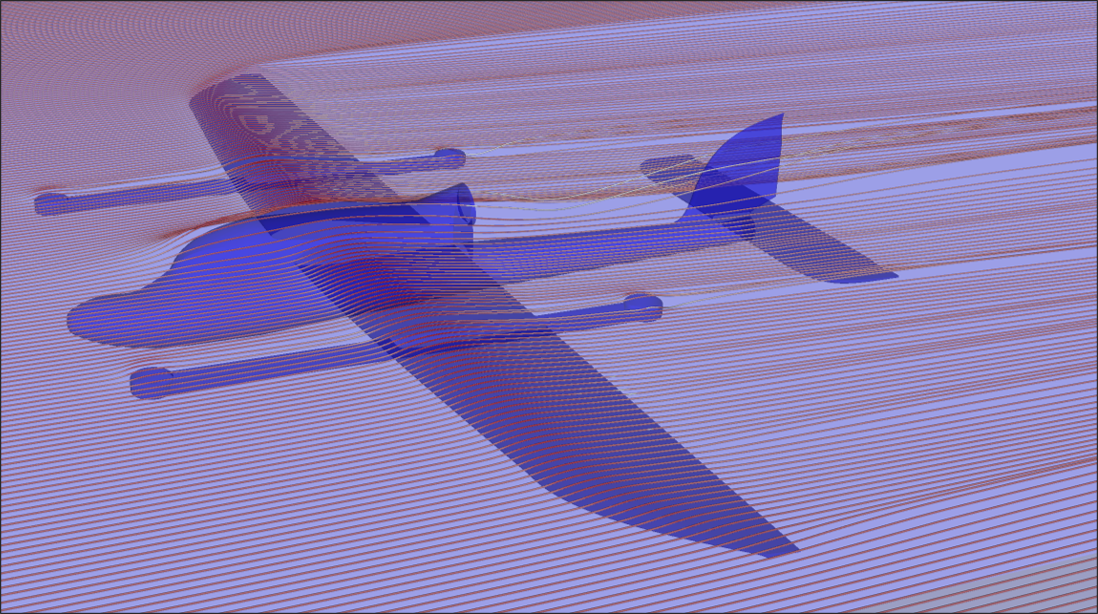

CFD: External Flow
고정익 형상 주변의 외부 유동 해석을 설정하고 항력, 양력, 압력, 속도, 난류, 유선, 힘 보고서를 검토합니다.
- 도메인: CFD
- 예상 시간: 15분
- 샘플 모델: 고정익 항공기
- 학습 내용: Box Flow 유동 영역 생성, 자유류 조건 설정, 솔버 실행, Residuals 확인, 결과 필드 검토, Cut Plane 생성, 단면 저장, Streamlines 활성화, 공력 계수 해석
Rotating Machinery
회전하는 프로펠러를 위한 회전 프레임 CFD 해석을 설정합니다.
- 도메인: CFD
- 예상 시간: 20분
- 학습 내용: 회전 영역 생성, 유체 및 회전 속성 정의, 솔버 실행, 수렴 상태 확인, 유동장과 유선 검토, 프로펠러 보고서 해석
Static Wind Propeller
정지 공기 중 회전하는 프로펠러의 정적 추력 CFD 해석을 학습합니다.
- 도메인: CFD
- 예상 시간: 20분
- 학습 내용: 정지 공기 회전 유동 조건 설정, CFD 솔버 실행, Cut 및 Isolate 보기 검토, 난류 필드 확인, 프로펠러 성능 지표 해석
FEA
Static Structural
정적인 구조 하중에서 응력과 변형을 평가합니다.
- 도메인: FEA
- 예상 시간: 15분
- 학습 내용: 재료, 구속 조건, 하중 지정, 메시 생성, 구조 해석 실행, 변위와 응력 확인, 요약 보고서 해석
Modal Analysis
고유진동수와 모드 형상을 추출하여 진동 거동을 예측합니다.
- 도메인: FEA
- 예상 시간: 20분
- 학습 내용: 재료와 지지 조건 지정, 고유진동수 계산, 모드 형상과 색상 맵 검토, 모달 보고서 비교
Transient Structural
시간에 따라 변하는 하중이 적용될 때 구조물의 동적 응답을 평가합니다.
- 도메인: FEA
- 예상 시간: 25분
- 학습 내용: 재료와 과도 해석 매개변수 설정, 시간에 따른 하중 적용, 해석 상태 확인, 응답 이력 검토, 구조 보고서 해석
튜토리얼 안내 방식
각 튜토리얼은 워크벤치 워크플로우와 튜토리얼 패널을 함께 사용합니다.
- 체크리스트: 다음 단계가 열리기 전에 완료해야 할 작업을 보여줍니다.
- 강조된 입력 필드: 사용자가 입력해야 하는 정확한 컨트롤을 표시합니다.
- 진행률 추적: 전체 튜토리얼 중 완료한 단계를 보여줍니다.
- 단계 인식: Geometry, Model, Physics, Solve, Results, Report 중 현재 위치를 설명합니다.
- 결과 안내: 다음에 확인해야 할 결과 필드, 도구, 보고서, 뷰를 안내합니다.
EverySim 안에서 튜토리얼을 따라갈 때는 각 체크리스트 항목을 완료한 뒤 튜토리얼 패널의 Next 버튼을 사용하세요.
