v1.0.0Beta 7

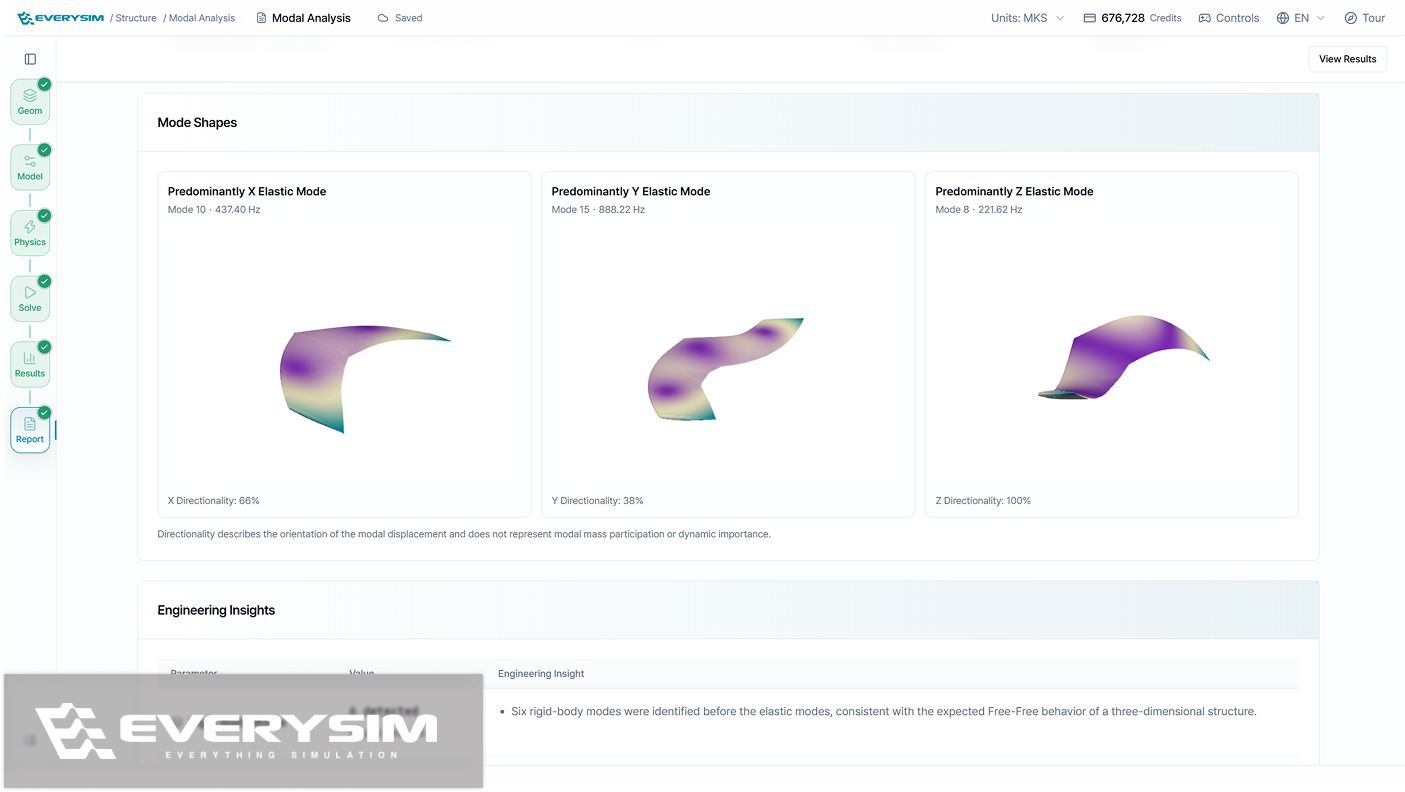

주요 X·Y·Z 모드의 모드 형상을 카드로 보여 주는 모달 해석 리포트

이제 모달 해석도 리포트로 마무리됩니다. 모드마다 형상을 모델 위에 그려 주고, 방향별로 질량이 얼마나 움직이는지 함께 보여 줍니다. 구조 해석에서는 변위를 하중으로 지정하고, 원하는 축만 잡는 구속 조건도 쓸 수 있습니다.

추가​

  • 모달 해석 리포트를 추가했습니다. 모드 형상을 모델 위에서 확인하고, 방향별 질량 참여율도 함께 볼 수 있습니다.
  • 구조 해석에서 변위를 하중으로 지정할 수 있습니다. 구속 조건은 원하는 축만 잡고 나머지는 자유롭게 둘 수 있습니다.
  • 유선이 영역 전체를 훑고 지나갑니다. 한자리에 머무르지 않아 흐름을 더 넓게 살펴볼 수 있습니다.
  • 프로펠러 크기를 숫자로 입력할 수 있습니다. 설계에 쓴 단위도 그대로 유지됩니다.

개선​

  • 온보딩이 실제 튜토리얼로 진행됩니다. 어디까지 했는지 보여 주고, 대시보드에서 이어서 할 수 있습니다.
  • 컬러맵 패널에 범위 슬라이더가 생겼습니다. 보고 싶은 값 구간을 바로 지정할 수 있습니다.
  • Vortex 해석을 시작하는 단계를 줄이고, CAD 업로드 화면도 간결하게 정리했습니다.
  • 화면 조작 기능을 다시 정리해 시점 이동과 표시 설정을 찾기 쉬워졌습니다.

수정​

  • 형상 트리와 3D 화면의 선택이 서로 맞지 않던 문제를 수정하고, 트리에서 오른쪽 버튼으로 바로 삭제할 수 있도록 했습니다.
  • 여러 솔리드로 이루어진 정지 바디에 메시가 생성되지 않던 문제를 수정했습니다.
  • 메시 생성과 해석이 진행되는 동안 워크벤치가 멈추던 문제를 수정했습니다.
  • 생성한 프로펠러의 블레이드 표면이 단면 곡선을 매끄럽게 따라가지 않던 문제를 수정했습니다.
